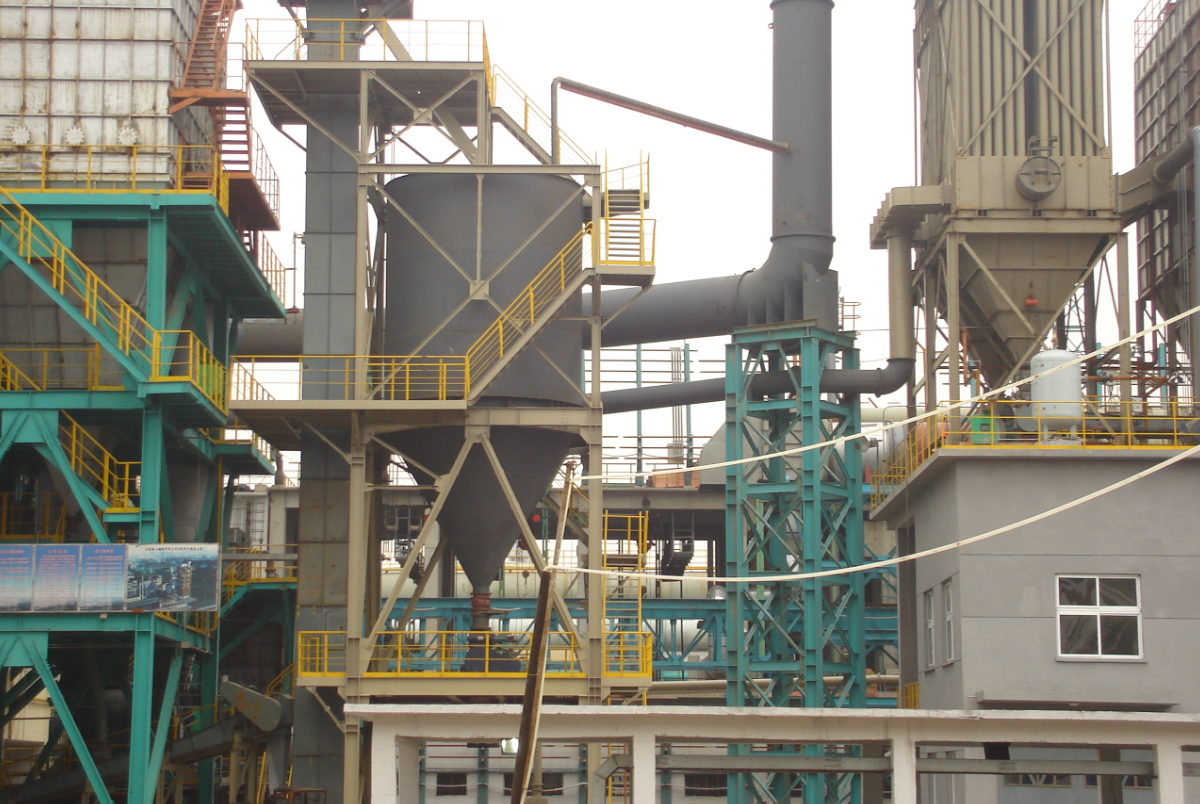

梅鋼產品結構調整和工藝裝備升級技術改造煉焦二期配套干熄焦裝置項目干熄焦主體建安工程是梅鋼2*60孔,3、4#焦?fàn)t工程的重要組成部分,為回收紅焦的顯熱,降低能耗,減少污染,提高焦碳質量,本工程采用全干法熄焦,水熄焦備用。干熄焦裝置的處理能力為190t/h,本次干熄焦主體建安工程包括一套干熄焦工程,干熄焦利用地下通廊與外部焦輸送系統相連,其余裝置為干熄焦本體配套的預熱鍋爐基礎、一二次除塵。干熄焦本體緊靠新建的3#焦?fàn)t端臺的焦側端部,場地比較緊張。3.2 主要建筑結構
結構型式:干熄焦本體基礎為框架鋼筋混凝土結構,上部干熄焦槽等鋼結構不屬于本次招標范圍、一次除塵、二次除塵以及預熱鍋爐為獨立承臺基礎,上部結構以及設備安裝不屬于本次招標范圍,通廊為地下式箱型基礎。
本工程干熄焦為熄焦190t/h處理能力,坐落在新建3#焦?fàn)t端臺的焦側,緊靠在建的端臺?;A(chǔ)為塊式整板基礎,基礎埋設深度為8.955m,干熄焦本體基礎尺寸為21.9×22.4m(含基礎承臺外邊),干熄焦與外部焦輸送系統連接的通廊為地下式防水鋼筋混凝土結構,基礎埋設深度為-6.455m(含墊層厚度)。干熄焦本體結構為三層,第一層為基礎底板,第二層控制平臺,第三層是干熄焦本體結構的承重平臺,其上是鋼結構以及爐體設備。整個結構頂部標高為+8.05m。
干熄焦本體外部設備主要為干熄焦鍋爐基礎、干熄焦一、二次除塵、熱管換熱器基礎等。此部分基礎埋設深度較淺,需要在干熄焦本體以及通廊基礎施工后進行。
